DIY labvoeding

Inleiding

Ik heb dit gebouwd omdat ik een labvoeding nodig had en alle labvoedingen die ik kon vinden te duur waren. Dit is gebouwd met 3 nodige componenten en de rest is optioneel.

Benodigdheden

• SK-60 of SK-120 buck boost converter
• 60 watt usb-c pd voeding
• 4mm banana female plugs

Optionele benodigdheden

• XT-60 connector
• elke andere connector die je er op wilt zetten

Apparatuur

• soldeerstation
• 3d printer
• lijmpistool

Bouwen

Als je alles hebt is het heel simpel. Alles is aangeven op de Buck boost converter waat de stroom in moet en waar het er weer uit komt.

Tips

• Als je dit design gebruikt maak een klepje aan de bovenkant omdat assembley anders heel lastig is.
• Als je een XT-60 connector gebruikt zorg dat de kant met het hoekje de min pool is.

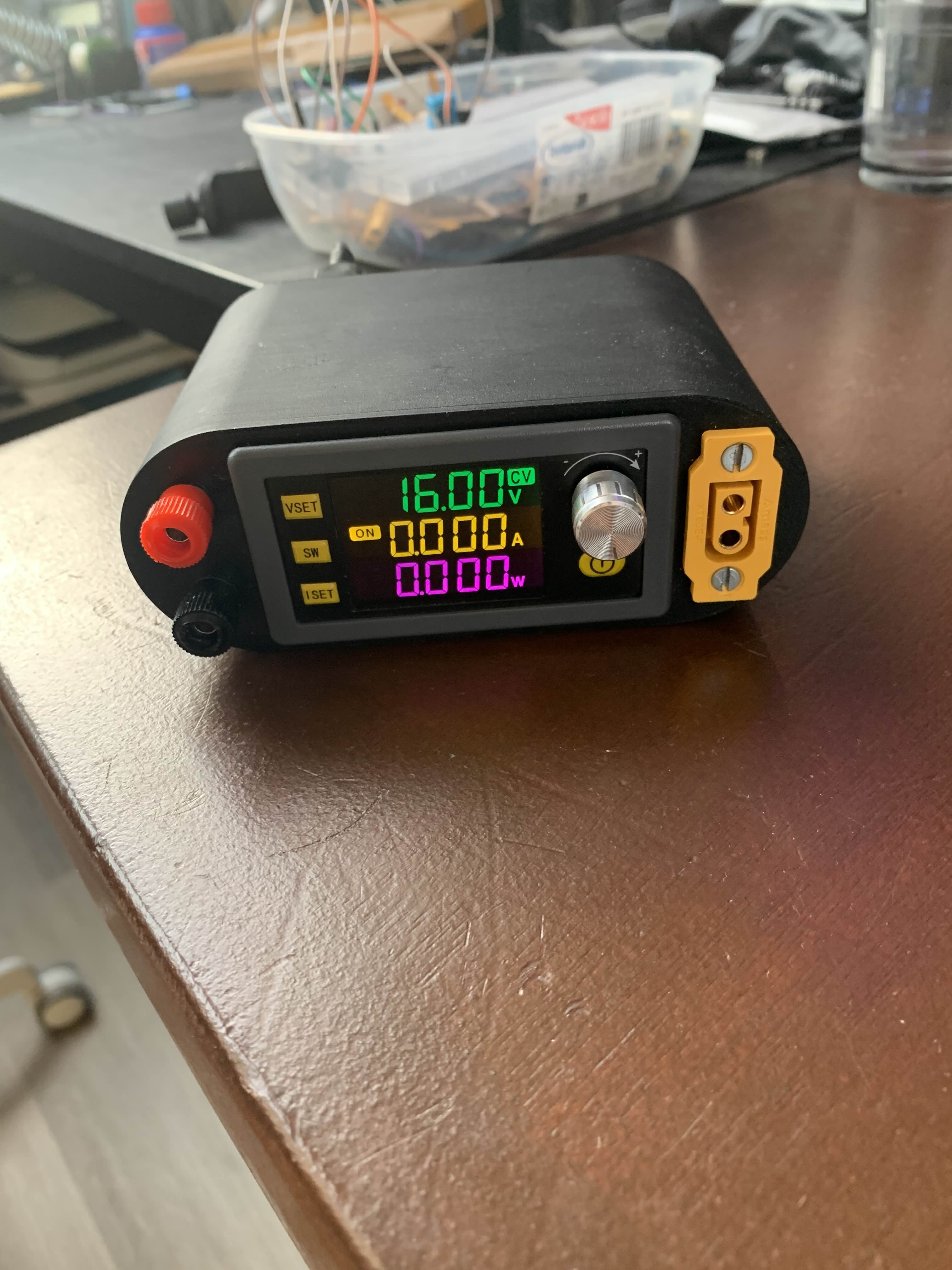

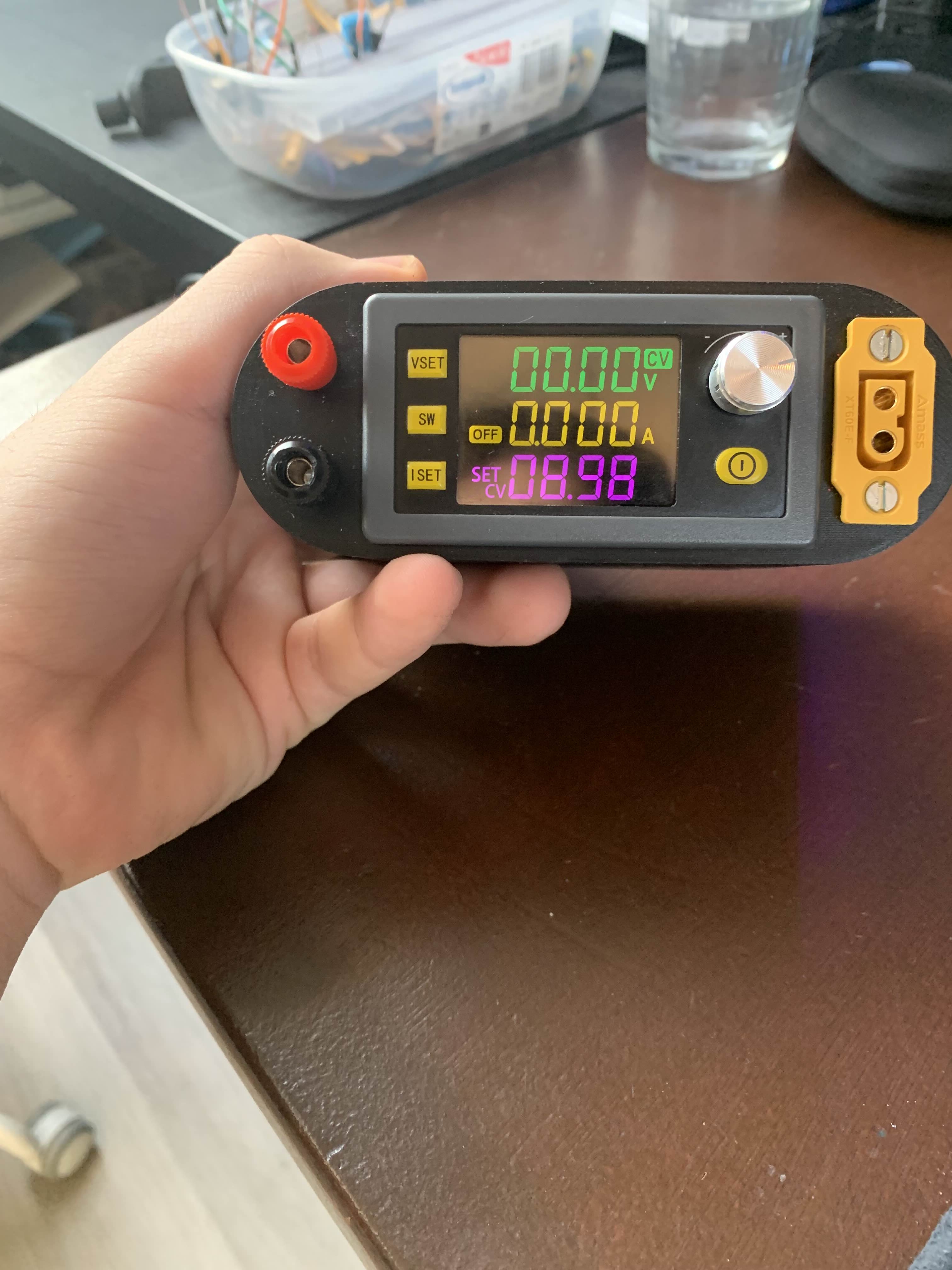

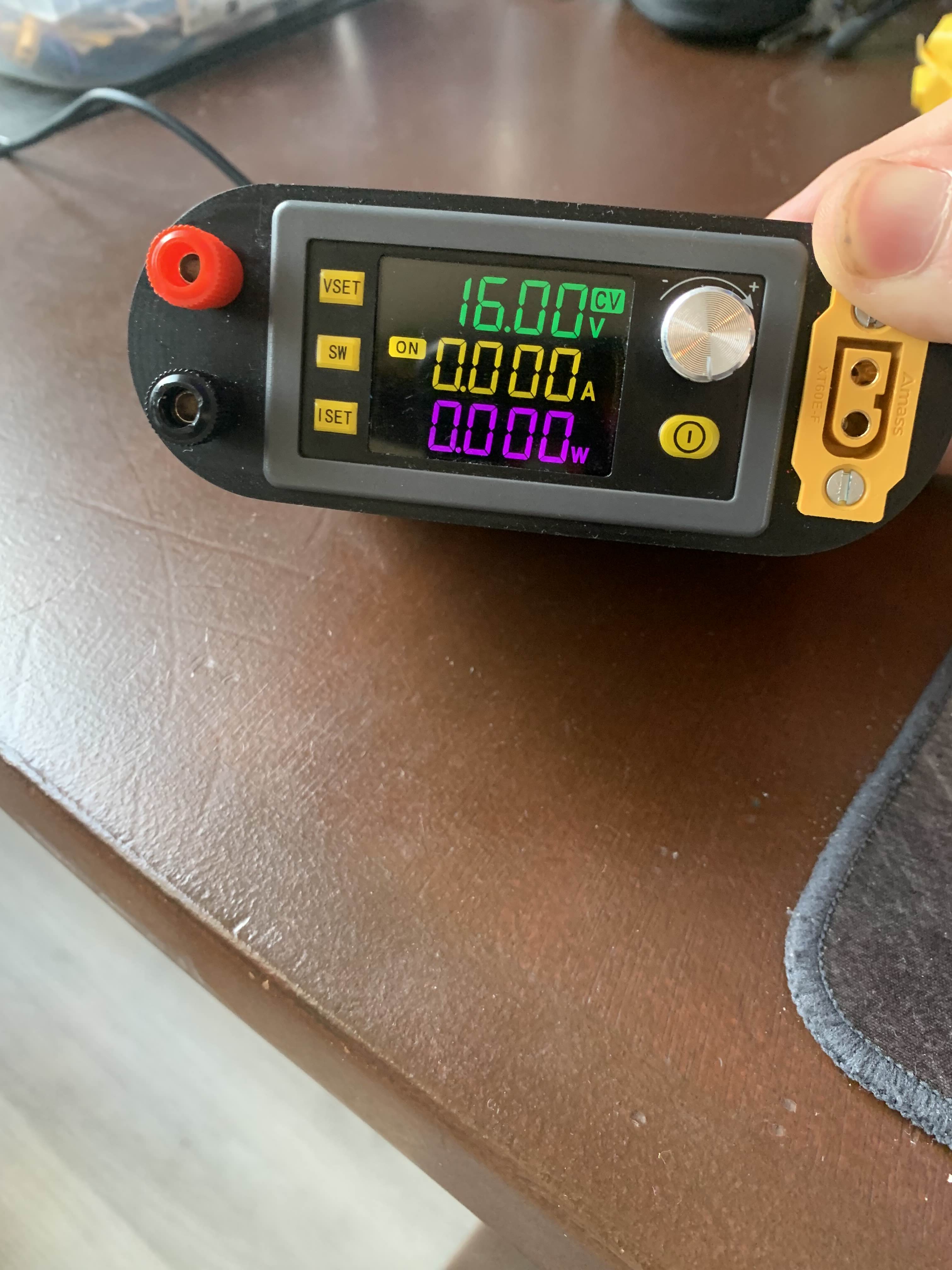

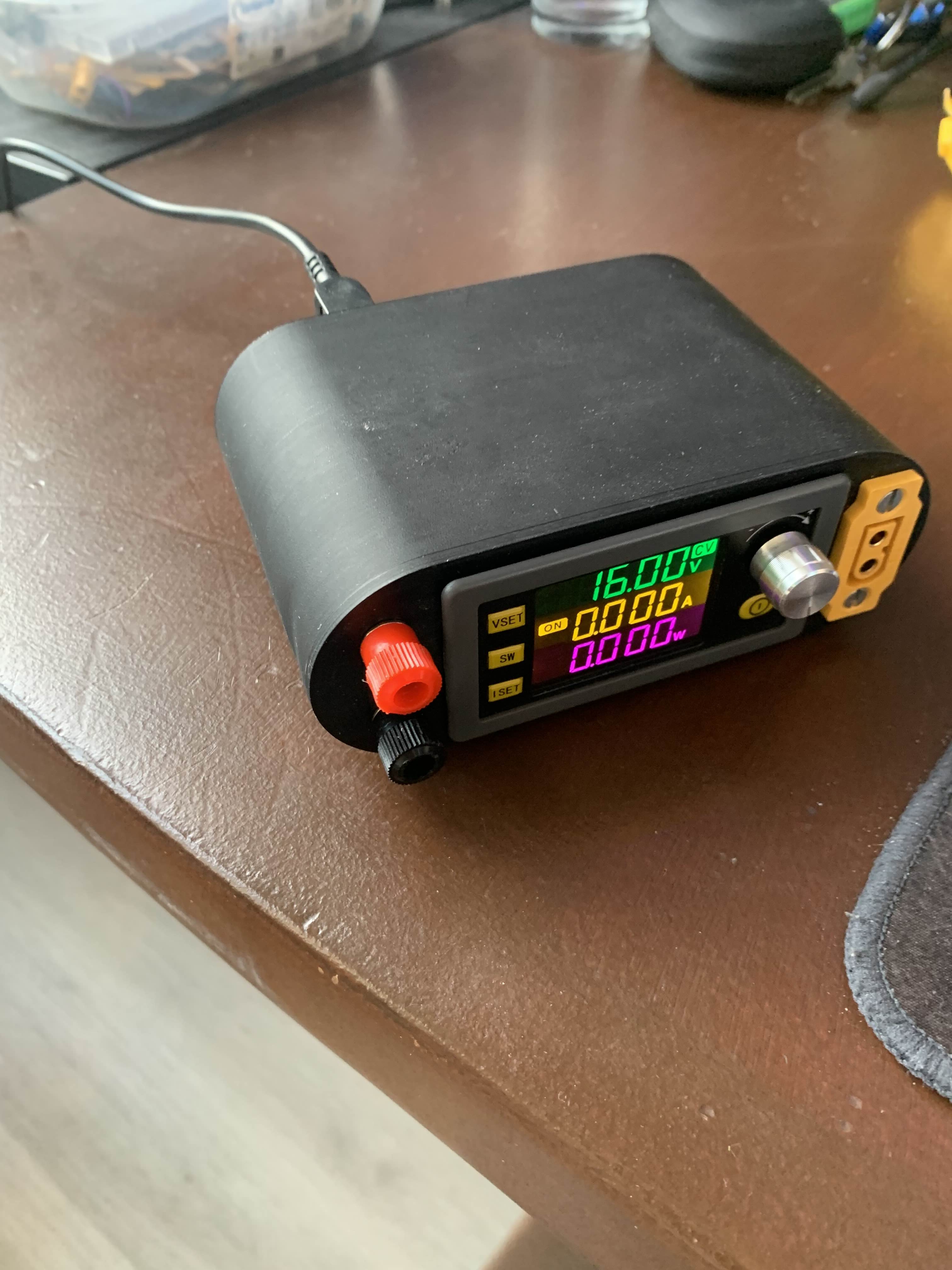

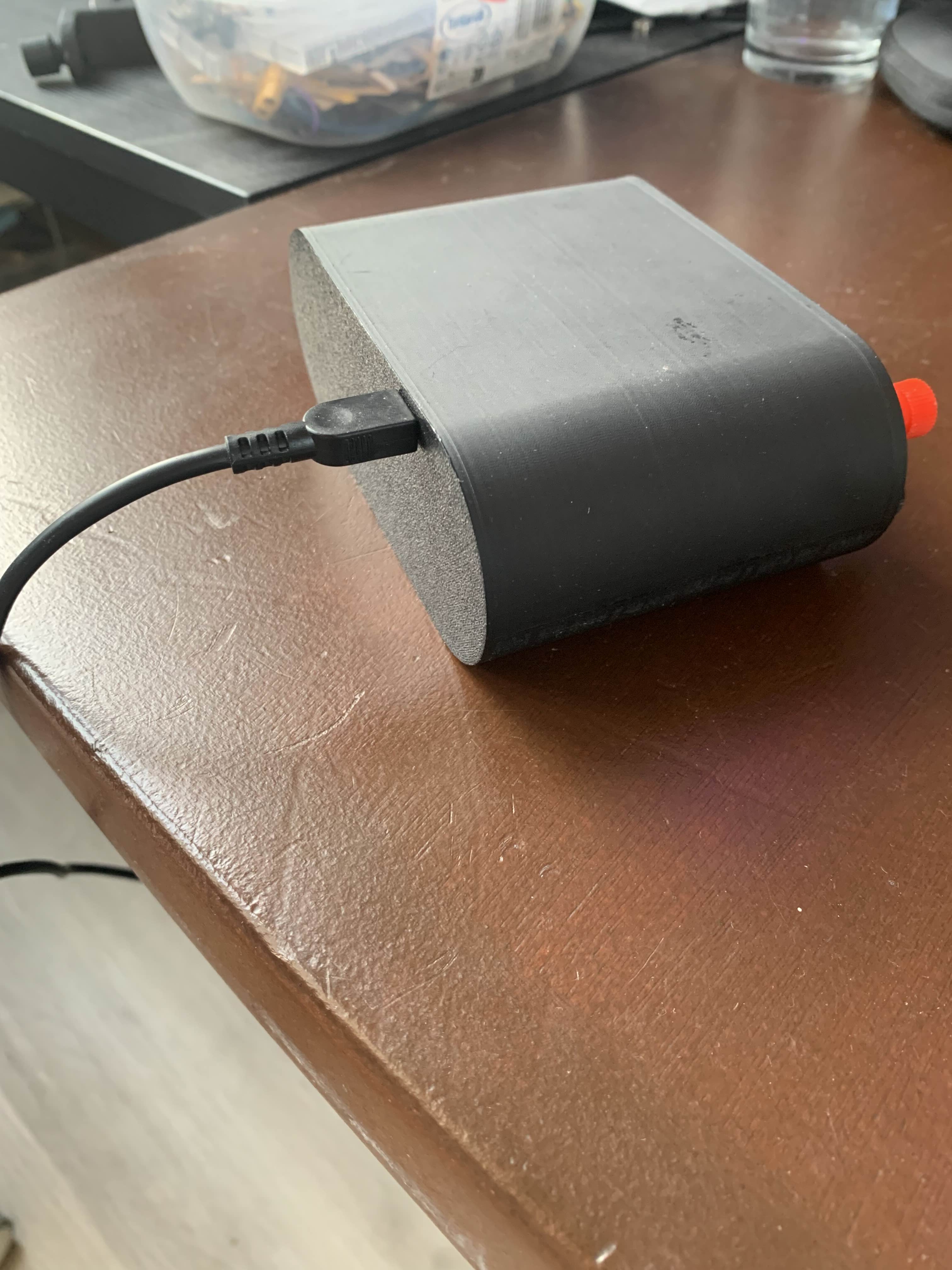

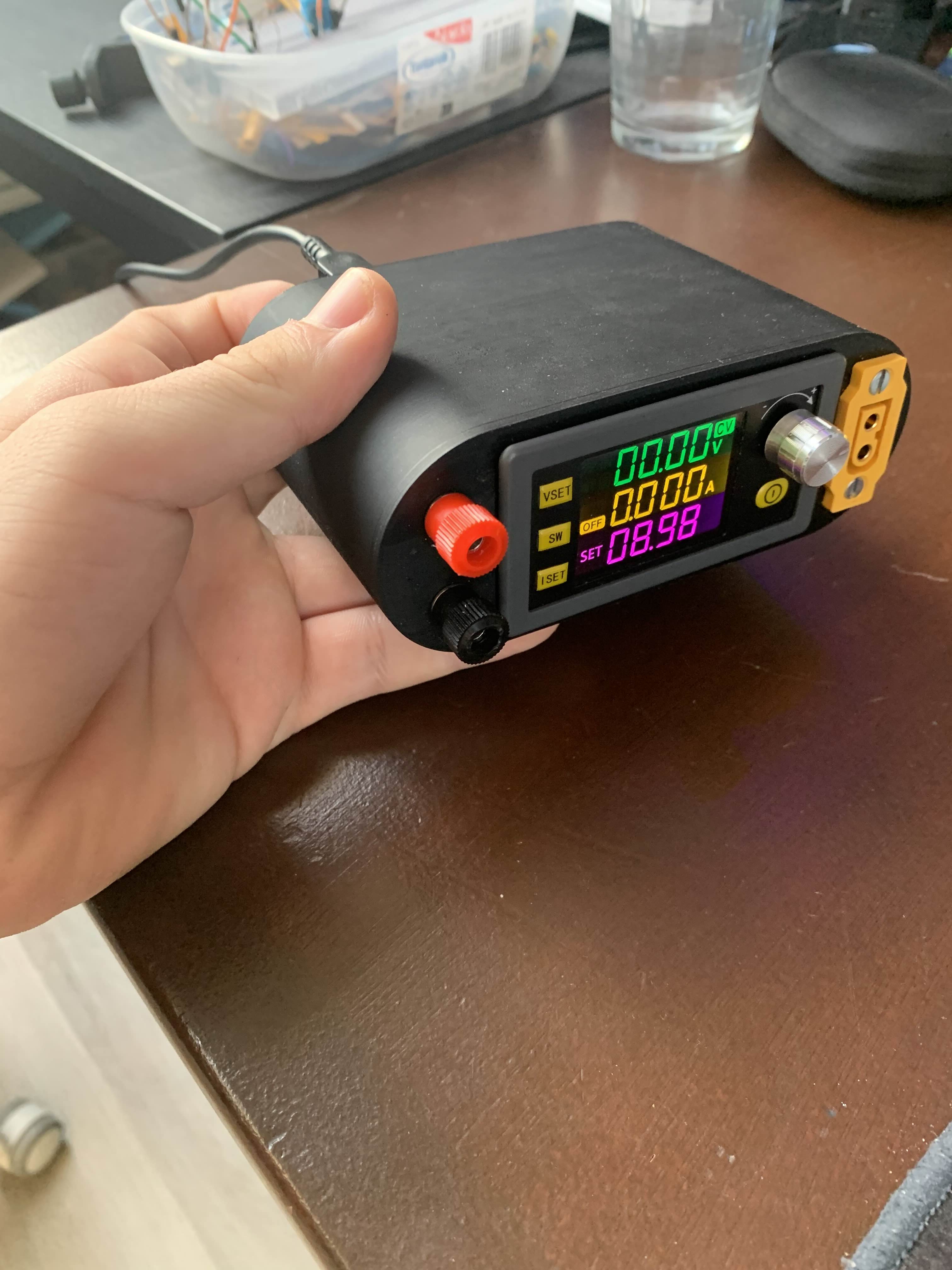

Foto's
